Синхронна многоканална обработка на Citizen Miyano ANX-42SYY – SolidCAM MillTurn

Машина, проектирана за паралелизъм

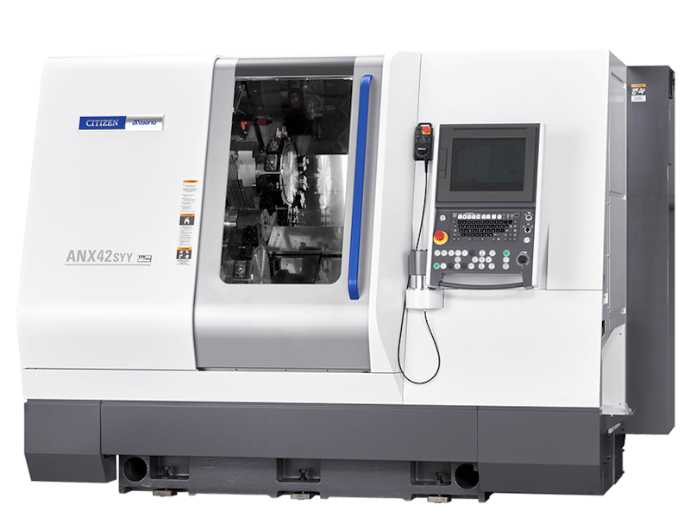

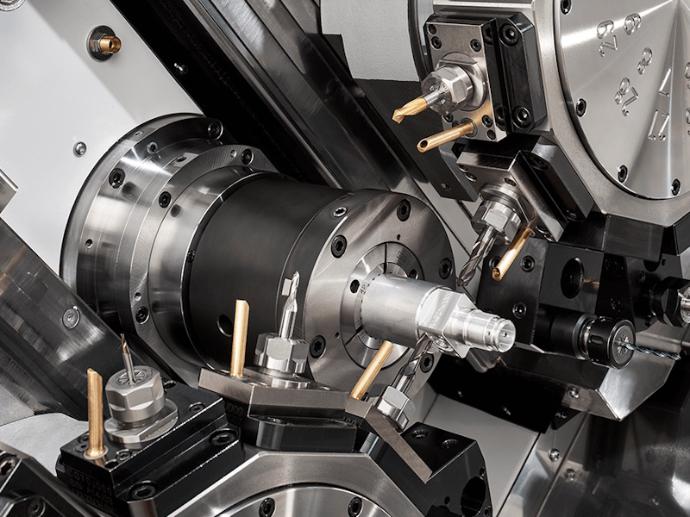

Citizen Miyano ANX-42SYY е mill-turn център с главен и помощен шпиндел, два револвера, Y-ос и задвижвани инструменти на двата револвера. Хардуерно тя е способна на:

• балансирано грубо обработване (два инструмента едновременно върху един детайл),
• паралелна обработка на главния и помощния шпиндел,
• суперпозиция на осите между каналите,
• прехвърляне на детайла от шпиндел на шпиндел без спиране на цикъла.

Проблемът е, че хардуерът без подходящ CAM софтуер остава неизползван. На практика това означава, че собственикът плаща за машина с 5 оси и 3 канала, а я използва като 2-осов струг със задвижвани инструменти.

Какво реално дава SolidCAM Advanced Mill-Turn?

SolidCAM Advanced Mill-Turn модулът е проектиран за multi-turret/multi-spindle машини без ограничения за брой оси или канали. Трите неща, които го правят сериозен индустриален инструмент, а не просто постпроцесор:

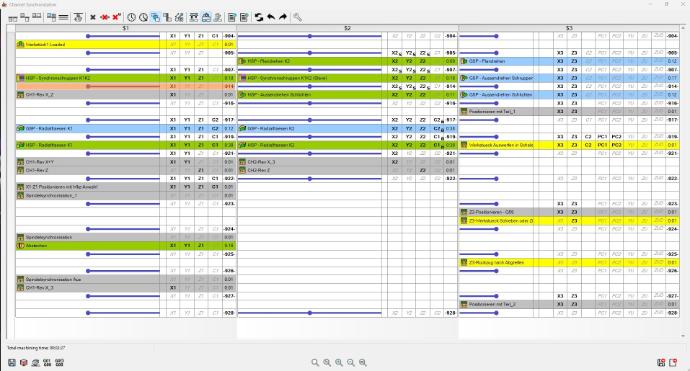

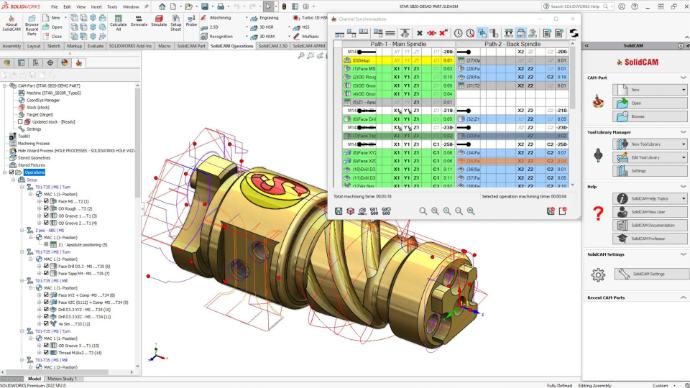

• Channel Synchronization Manager – визуален Gantt-стил изглед на всички канали във времето, с автоматично откриване на колизии и "логически невъзможности" (напр. два инструмента в една зона по едно и също време).
• Три режима на суперпозиция – подчинен шпиндел следва водещ, което позволява обработката да продължи дори по време на трансфер или ротация; SolidCAM автоматично открива приложимия режим за поддържаните машини.

• Balanced Rough, Parallel machining и Axes Synchronisation – функции, които са необходими за топ машини като ANX-42SYY и които конвенционалните CAM системи просто не поддържат на задоволително ниво.

Същината: паралелно срещу серийно мислене

Най-важната промяна не е техническа – тя е в начина на мислене на програмистите и технолозите!

Серийният модел (класически струг или прост mill-turn): операциите се подреждат една след друга. Ако грубата обработка отнема 60s, чистовото 40s, фрезоването 30s, трансферът 10s и задната обработка 50s – цикълът е 190s, т.е. над три минути. През цялото това време вторият револвер и помощният шпиндел по-голямата част от времето стоят!

Синхронният паралелен модел с balanced roughing и суперпозиция: докато горният револвер грубо обработва, долният грубо обработва от противоположната страна (balanced rough – силите се взаимно компенсират → по-малко вибрации, по-дълъг живот на инструмента, по-добро качество на повърхността).

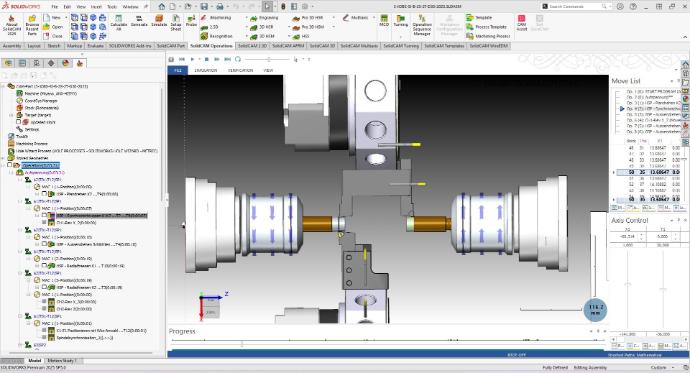

Веднага щом детайлът влезе в помощния шпиндел, главният шпиндел вече взима следващия детайл от фидера и започва груба обработка, докато помощният шпиндел паралелно довършва задната страна на предишния детайл.

Цикълът вече не е сбор от операции – това е продължителността на най-натоварения канал!

В реални примери на машини от ANX-клас това означава съкращаване на цикъла от 30% до над 50%, с по-добро качество и по-малък разход на инструменти.

Защо това е въпрос на оцеляване, а не на оптимизация!

Конкурентът, който програмира същата машина синхронно, постига по-ниска цена на бройка, по-кратки срокове и по-добър Cpk. На търг той печели поръчката. През следващата година той купува следващата машина. Вие оставате със същата машина и същата програма.

Инвестицията в Advanced Mill-Turn модула и в обучението на технолозите не е ИТ-разход – това е инвестиция в оцеляването на производственото предприятие през следващите пет години.
