SolidCAM основни модули за фрезоване
- 2.5-осно програмиране на CNC фрези
- AFRM - Автоматично разпознаване и обработка на джобове, отвори и премахване на ръбове
- 4/5-осна индексирана машинна обработка
SolidCAM 2.5D Milling
Основен модул за програмиране на CNC фрези
Симултанно двуосно движение в равнината (XY равнина), докато движението по третата ос (Z ос) е позиционно. Поддържа профилно фрезоване, изработка на джобове и канали, правилни конични повърхности, пробиване и нарязване на резби.
Според статистиките, над 75% от всички детайли в машинната обработка с фрезоване могат да бъдат класифицирани като призматични детайли и 2.5-осната обработка най-често е всичко, от което се нуждаете, за да определите технологията за обработка на този клас детайли.
Този тип обработка се характеризира със симултанно двуосно движение в равнината (XY равнина), докато движението по третата ос (Z ос) е позиционно. Поддържа профилно фрезоване, изработка на джобове и канали, правилни конични повърхности или наклонени повърхности, както и пробиване.

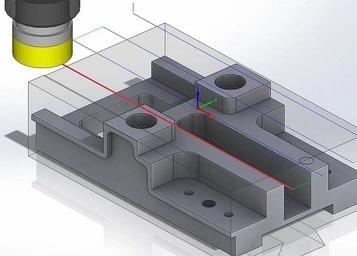

Челно фрезоване
(Face Milling)

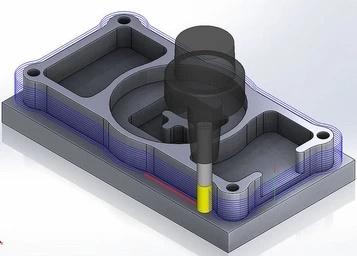

Профилно фрезоване
(Profile Milling)

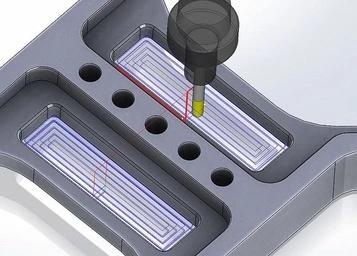

Обработка на джобове
(Pocket Milling)

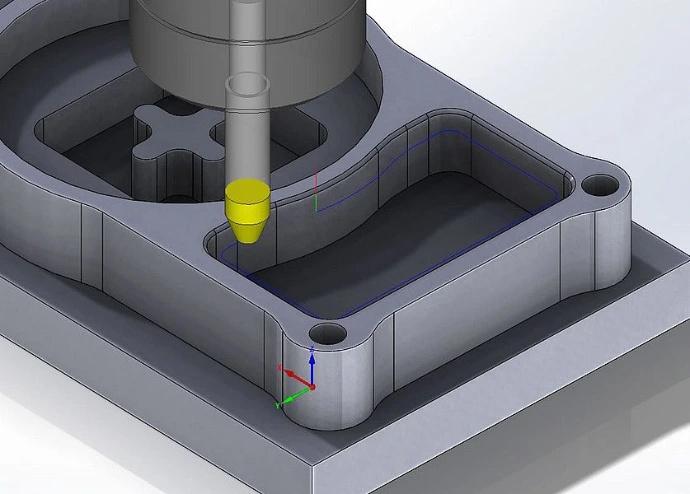

Премахване на ръбове
(Chamfer)

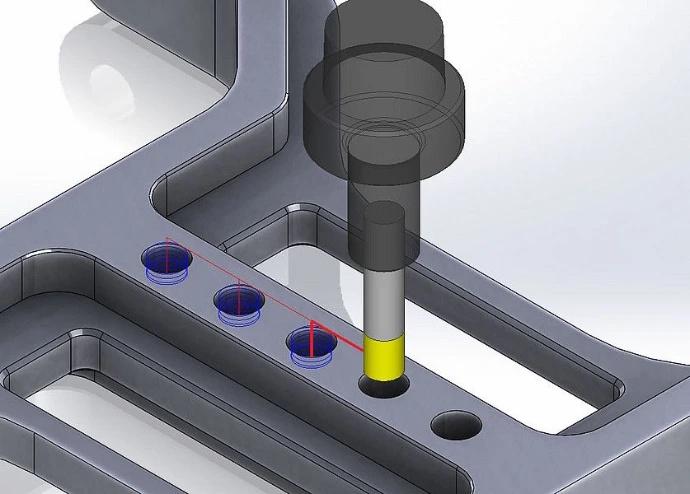

Пробиване и нарязване на резби
(Drilling)

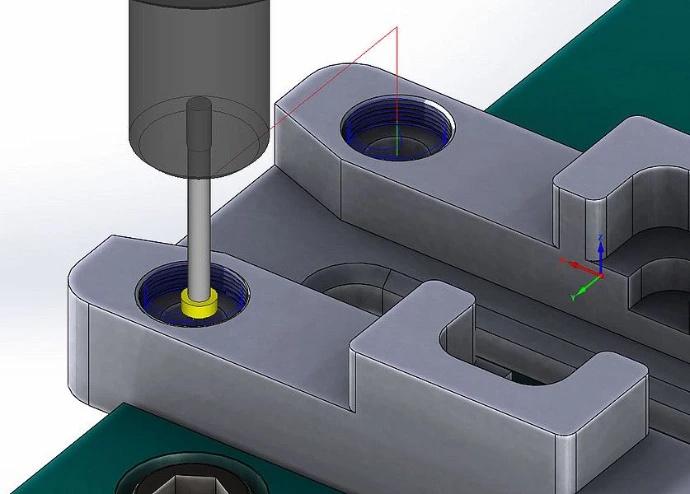

Фрезоване на резби
(Thread Milling)

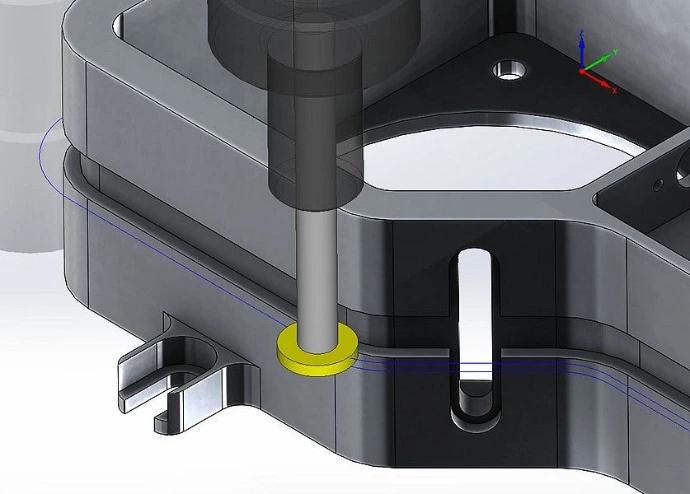

Обработка с Т-образни фрези
(T-Slot Machining)

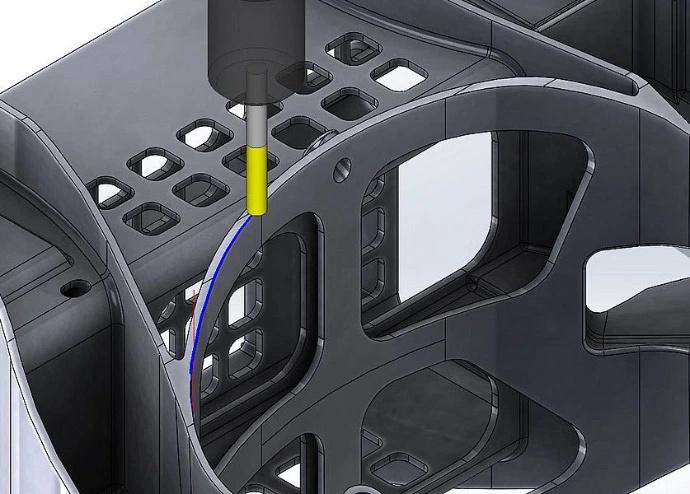

Контурна 3D обработка
(3D Contour)

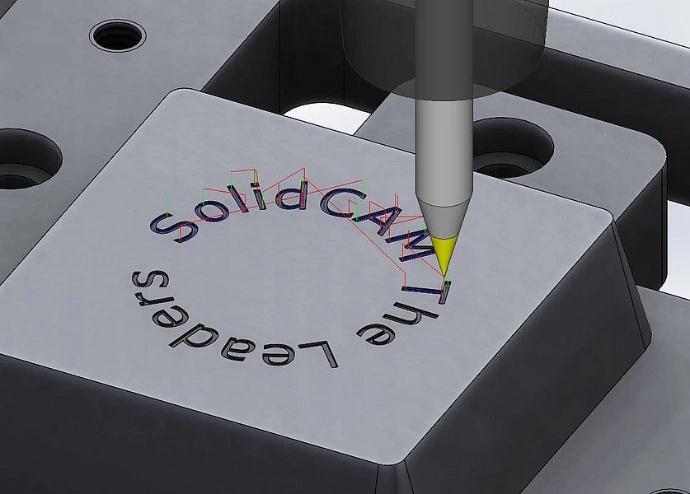

Гравиране
(Engraving)

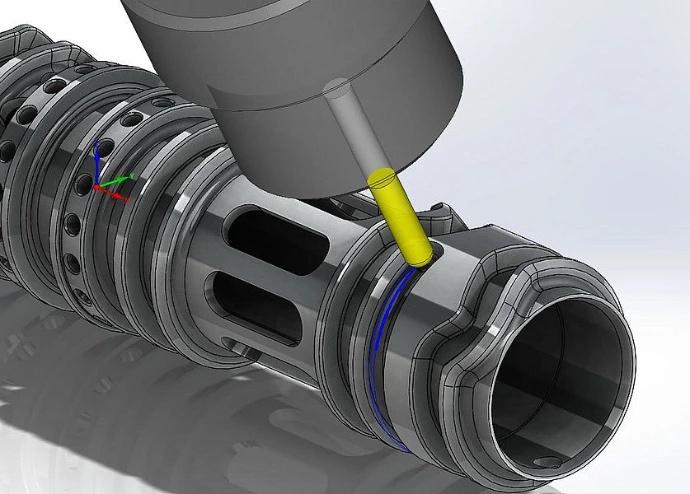

Радиално фрезоване
(C-Axis Wrap)

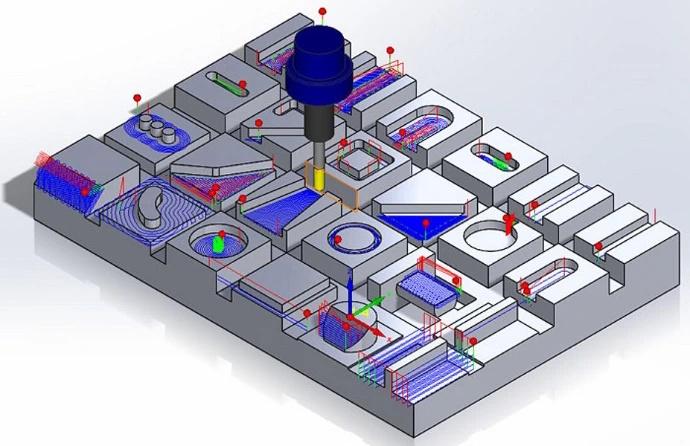

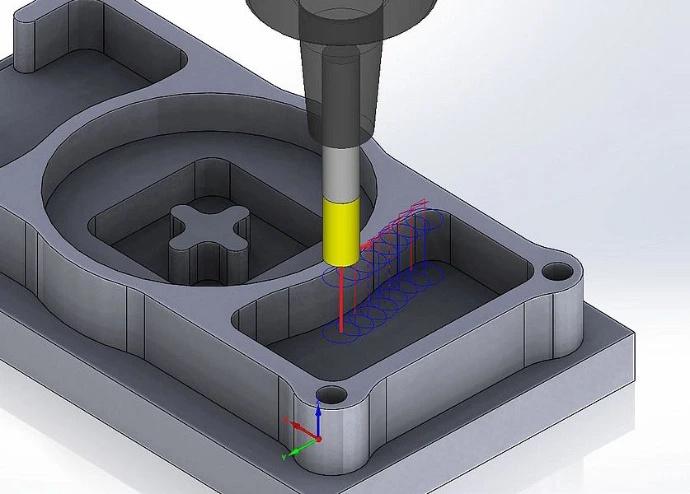

REST Material Machining
Обработка на стандартни форми
(Cycle Toolbox)
SolidCAM AFRM
Автоматично разпознаване на джобове и отвори
Automatic Feature Recognition and Machining - Автоматично разпознаване и обработка на джобове, отвори, премахване на ръбове. Класифициране на форми според тип, дълбочина и ориентация. Автоматичен избор на технология според предварително зададени правила и стандарт.
Допълнителна опция в рамките на основния модул за фрезоване на SolidCAM е автоматичното разпознаване на джобове и отвори с определяне на технологията за тези технологични форми. Това означава, че SolidCAM може да съхрани знание, според което, когато разпознае отвор с диаметър 30 мм, автоматично да определи позицията и дълбочината на обработка за центроващ свредел, свредел с по-малък диаметър, свредел с по-голям диаметър и разстъргващ инструмент, ако отворът е с толеранс.
Например, ако върху плоча, която обработваме, имаме над 100 отвора с различни диаметри и дълбочини, SolidCAM ще определи пълната технология на обработка за по-малко от 5 минути.

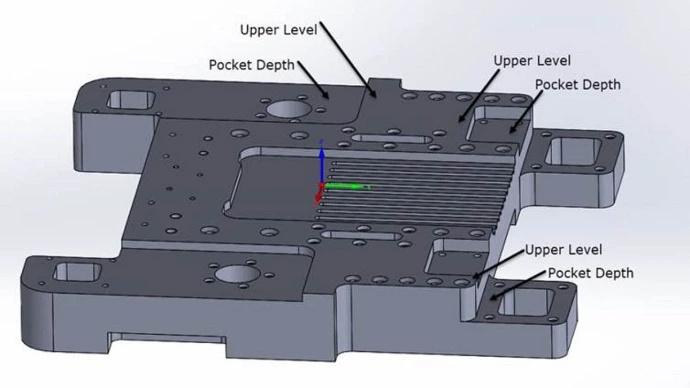

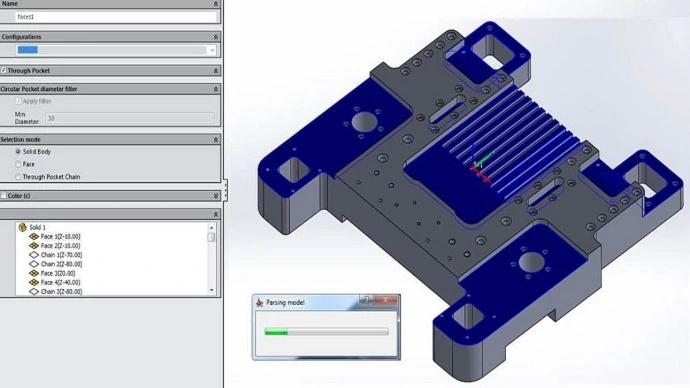

Разпознаване на джобове
Автоматично разпознаване на всички джобове на детайла и тяхното класифициране според типа (отворени, затворени, проходни).
Обработка на джобове
Системата позволява откриване на всички необходими параметри на джобовете (нива на обработка, дълбочина на джобовете) и определяне на стратегията и параметрите на обработка.

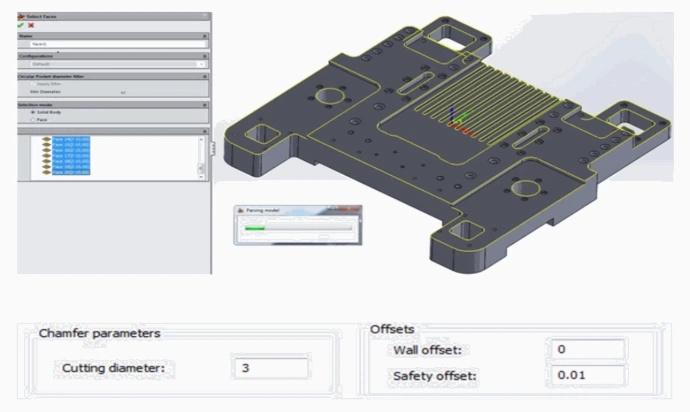

Разпознаване на ръбове и тяхното премахване
Системата разпознава всички ръбове, които трябва да бъдат премахнати, и позволява на потребителя да определи размерите. Възможно е да се определи размерът на фаската и диаметърът, с който ще се извърши премахването.

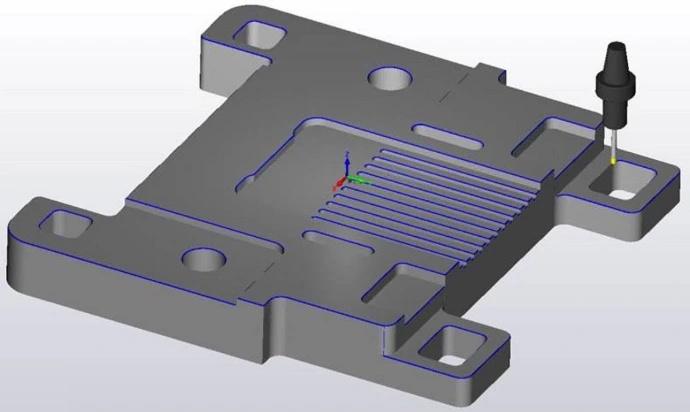

Автоматична обработка/премахване на ръбове
SolidCAM автоматично генерира траектория за премахване на ръба и избягва вертикални повърхности, проверява за евентуална колизия на инструмента и държача на инструмента с детайла.

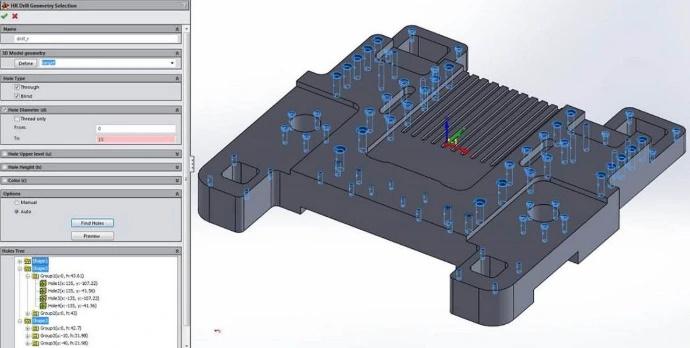

Автоматично разпознаване на отвори/дупки
Групиране на отворите според диаметъра и дълбочината на работа и обработка с един инструмент. Възможност за центроване на всички отвори в една операция с един центроващ инструмент.
SolidCAM Indexial 4/5-Axis Milling
4-осна и 5-осна индексирана обработка (позиционна обработка)
Модулът SolidCAM 2.5D е всичко, от което се нуждаете, за да програмирате 4-осни и 5-осни машини, но за обработка на призматични повърхности, където 2 оси са симултанни, а останалите 3 оси са позиционни или индексирани.
SolidCAM поддържа и 4/5-осна индексирана обработка и предоставя на потребителите бърз и ефективен начин за програмиране на многостранна обработка.
Потребителите, които разполагат с 4-осни и 5-осни обработващи центрове, които използват за многостранна обработка на детайли, ще използват този модул. Ако се нуждаете от симултанна 4-осна или 5-осна обработка, ще ви бъдат необходими допълнителни 4-осни (обработка на спирала върху цилиндър) или 5-осни (лопатка на турбина) симултанни модули.
SolidCAM Indexial 4/5-Axis Milling
Как да програмирате 4/5-осна позиционна обработка
- Дефинирайте координатната система само въз основа на маркираната повърхност и продължете с програмирането на вашия детайл.
- Подходът на SolidCAM "изберете повърхност и обработвайте" е най-бързият метод за индексирано програмиране.

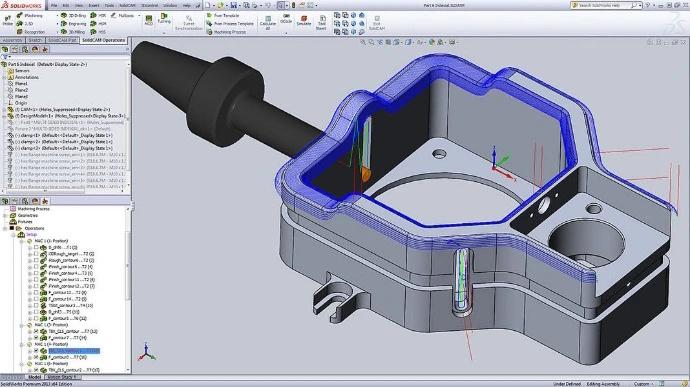

- Coordinate System manager следи всички данни, необходими за определяне на ориентацията на всеки инструмент.

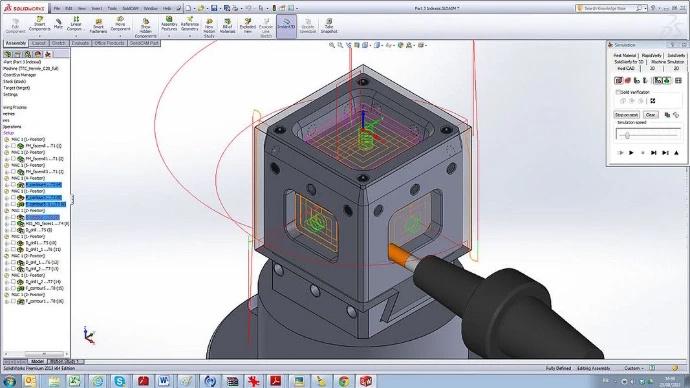

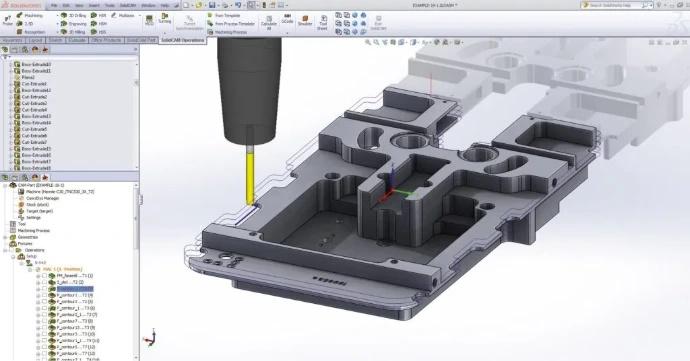

- Solid Verify симулацията показва държачите на инструменти и затягащите приспособления, заедно с процеса на отстраняване на материал за всички операции по обработка.
- SolidCAM предоставя на потребителя ефективен и лесен начин за програмиране на различни страни на детайла.
SolidCAM Indexial 4/5-Axis Milling

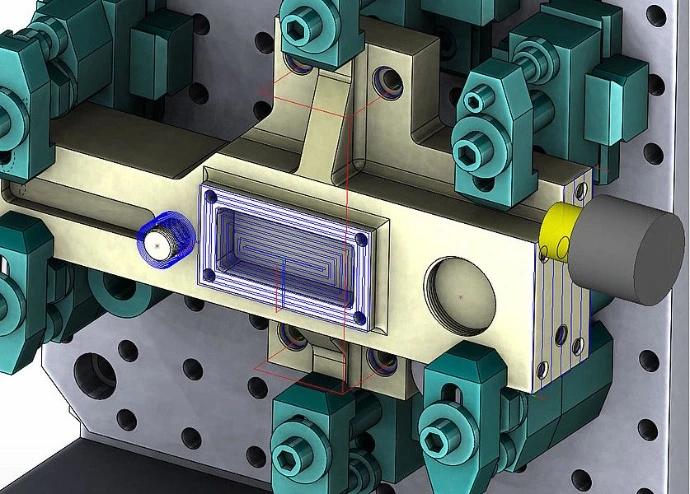

Ефективен G-код за машини с 4 или 5 оси
- SolidCAM предлага няколко различни опции за получаване на ефективен G-код без грешки за многоосни машини.
- Постпроцесорите на SolidCAM са настроени да управляват всички ротации и отмествания на работната координатна система, елиминирайки необходимостта от дефиниране на няколко работни отмествания на машината.
- SolidCAM управлява контролери, които вътрешно определят ротациите, както и контролери, при които постпроцесорът трябва да управлява ротациите.
- За контролери с разширени равнинни ротации или координатни ротационни функции, постпроцесорите на SolidCAM също могат да управляват тези вътрешни CNC функции. Ако машината не разполага с тези функции, потребителите могат да въведат местоположението на детайла в SolidCAM, който след това сам ще извърши G-код трансформациите за всяка ротация.
- Идеологията на SolidCAM за индексирано фрезоване е проста: от софтуера до G-кода процесът е еднакъв както за индексирано фрезоване, така и за обикновено едностранно фрезоване. Потребителят не използва специални функции или трикове в софтуера, а винаги прилага едни и същи процедури.
