SolidCAM HSS програмиране на CNC фрези
Набор от стратегии за бърза и финална машинна обработка на повърхности с произволна геометрия.
Потърсете презентация и оферта >SolidCAM HSS - High Speed Surfacing
Solfins решения за производство
SolidCAM HSS представлява набор от стратегии за предварителна и финална обработка. Позволява пълен контрол на траекториите на инструмента върху повърхности, които са трудни за обработка с други стратегии, например тези в HSM модула.

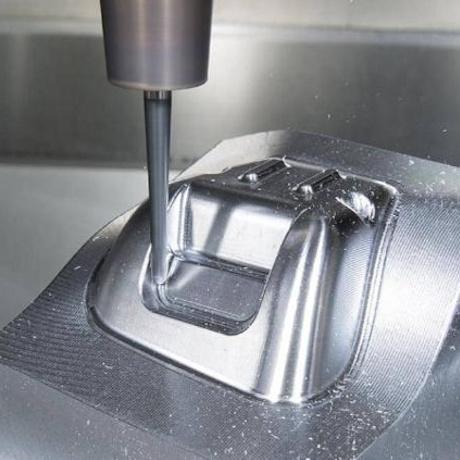

Като краен резултат потребителят получава гладка траектория на инструмента с върховно качество на обработената повърхност.
Като опция е необходима на почти всички компании, занимаващи се с обработка, и е приложима за всички типове детайли, от прости до сложни.
За тези, които имат HSM модул, HSS обработката е полезна добавка, която се използва като допълнение в ситуациите, илюстрирани на снимките по-долу.
Ако за вашата производствена програма 2.5D модулът на SolidCAM е задоволителен и само понякога имате детайли, които не са призматични, HSS модулът е по-достъпен като цена и може да се използва без HSM модул в такива ситуации.
SolidCAM HSS - Parallel Cuts
Паралелни движения
Стратегия с паралелни движения, която съдържа три подварианта на паралелни движения в зависимост от повърхността, върху която се прилага:
- Linear за равни повърхности
- Hatch (за леко наклонени повърхности)
- Constant Z (за стръмни повърхности).
SolidCAM HSS - Parallel to Curve
Паралелни движения спрямо крива
Стратегия за обработка на избрана повърхност, при която движенията са успоредни на избрана крива, която най-често е един от ръбовете на повърхността.
SolidCAM HSS - Parallel to Surface
Паралелни движения спрямо сечение
Подобна на предишната стратегия, но разликата е, че траекториите са успоредни на въображаемо сечение на работната повърхност и водещата повърхност.
SolidCAM HSS - Perpendicular to Curve
Перпендикулярни движения спрямо крива
За разлика от стратегията Parallel to Curve, тук траекториите са перпендикулярни на водещата крива.
SolidCAM HSS - Morph between Curves
Движения спрямо две криви
Стратегия, при която определяме две водещи криви, като траекторията на инструмента се адаптира към формата на началната и крайната водеща крива върху работната повърхност, осигурявайки постоянно натоварване на инструмента.
SolidCAM HSS - Morph between Surfaces
Движения спрямо две повърхности
Подобна на предишната стратегия, като основната разлика е, че тук избираме водещи повърхности вместо водещи криви.
SolidCAM HSS - Projection
Движения спрямо пространствена крива
Използва се за обработка на вътрешни заобляния, премахване на ръбове и гравиране върху 3D повърхности.
Траекторията на инструмента представлява едно преминаване по пространствена 3D крива под определен ъгъл спрямо повърхността.
SolidCAM HSS - Gouge Checking
Проверка на сблъсък
Функционалност, която се намира във всяка HSS стратегия и представлява възможност за определяне на сблъсък на инструмента с повърхности, съседни на работната повърхност, която обработваме.
- Контролът на сблъсък обхваща освен инструмента и самите държачи на инструмента.
- Съществуват специални стратегии в рамките на контрола на сблъсък, които позволяват избягване на определени зони върху детайла.
- Също така, чрез използване на специални фрези като Т-образни фрези и Lollipop фрези е възможно да се обработват зони с отрицателен наклон на повърхността (подрязани зони).
SolidCAM HSS - Advanced Linking
Проверка на непрекъснатост
Функционалност във всяка HSS операция, която позволява контрол върху свързването на съседни траектории на инструмента, за да се избегне ненужно повдигане на инструмента и да се осигури непрекъснатост на траекторията.
