Kada želimo prikaz SolidWorks fajlova u SolidWorks PDMu, fajlovi mogu biti prikazani kao slika ili kao dinamički 3D eDrawings prikaz. Ukoliko dinamički prikaz ne funkcioniše, a eDrawings softver je instaliran, neophodno je ponovo registrovati konektor između eDrawings-a i Solidworks PDMa.
Korak 1

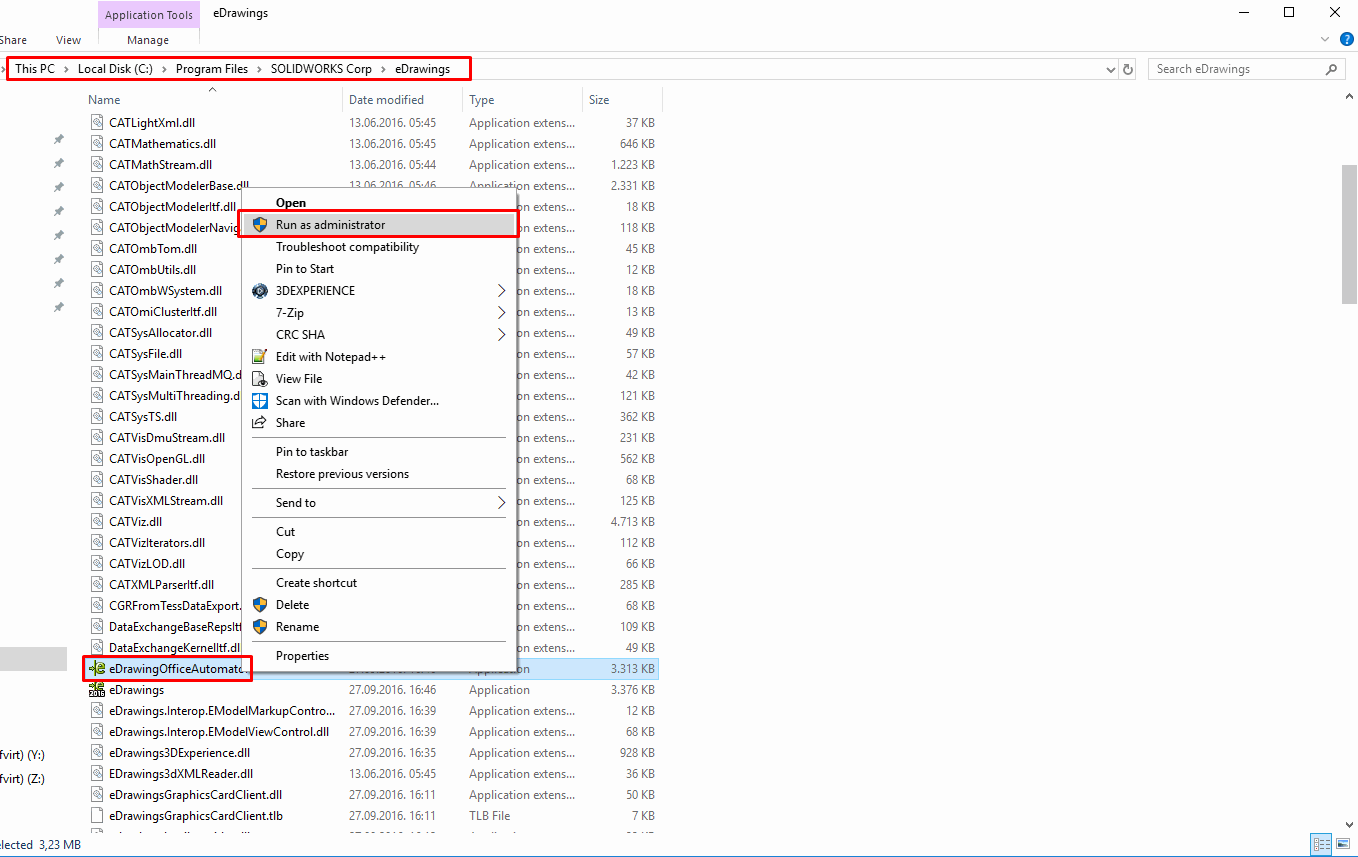

Locirati eDrawings instalacioni folder. U zavisnosti od toga kako je instaliran, može se nalaziti na različitim lokacijama. Najčešće se nalazi na c:\program files\solidworks corp\edrawings.
Korak 2

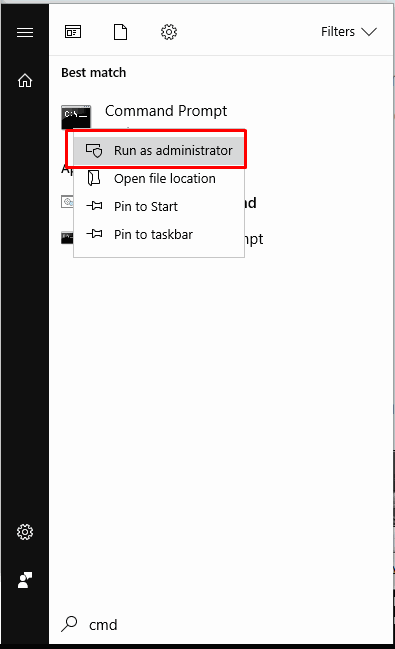

Iz Start menija pokrenuti Command prompt pretragom ''cmd''. Desni klik na Command Prompt ikonicu i selektovati ''Run as administrator''
Korak 3

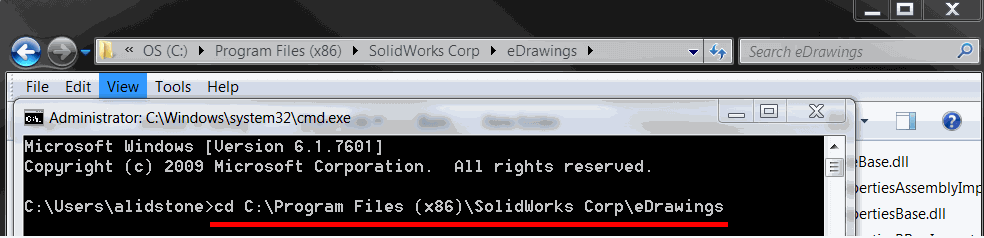

Promeniti adresu instalacionog foldera - ukucati cd < putanja do eDrawings instalacionog foldera>
Korak 4

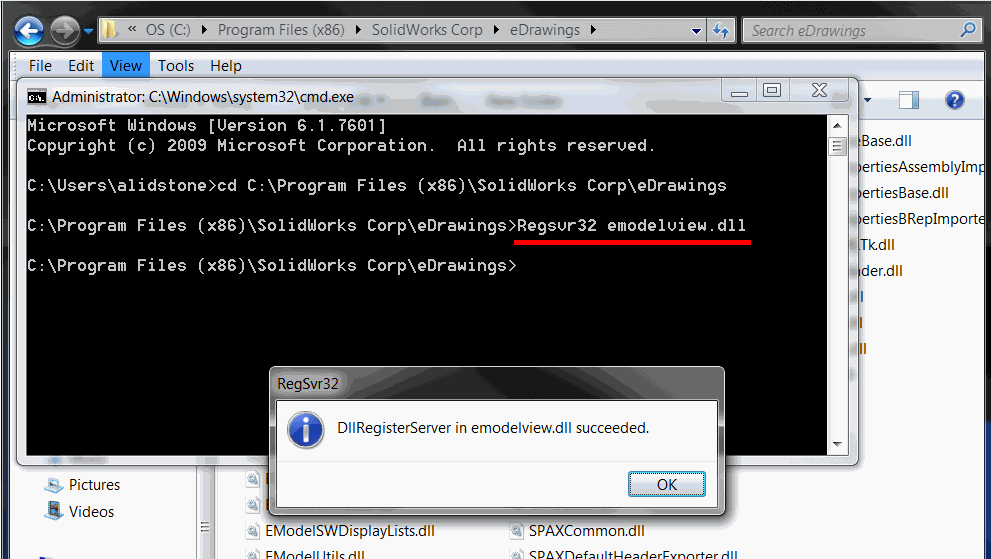

Ukucati: Regsvr32 emodelview.dll da bi se registrovao dll.
Korak 5

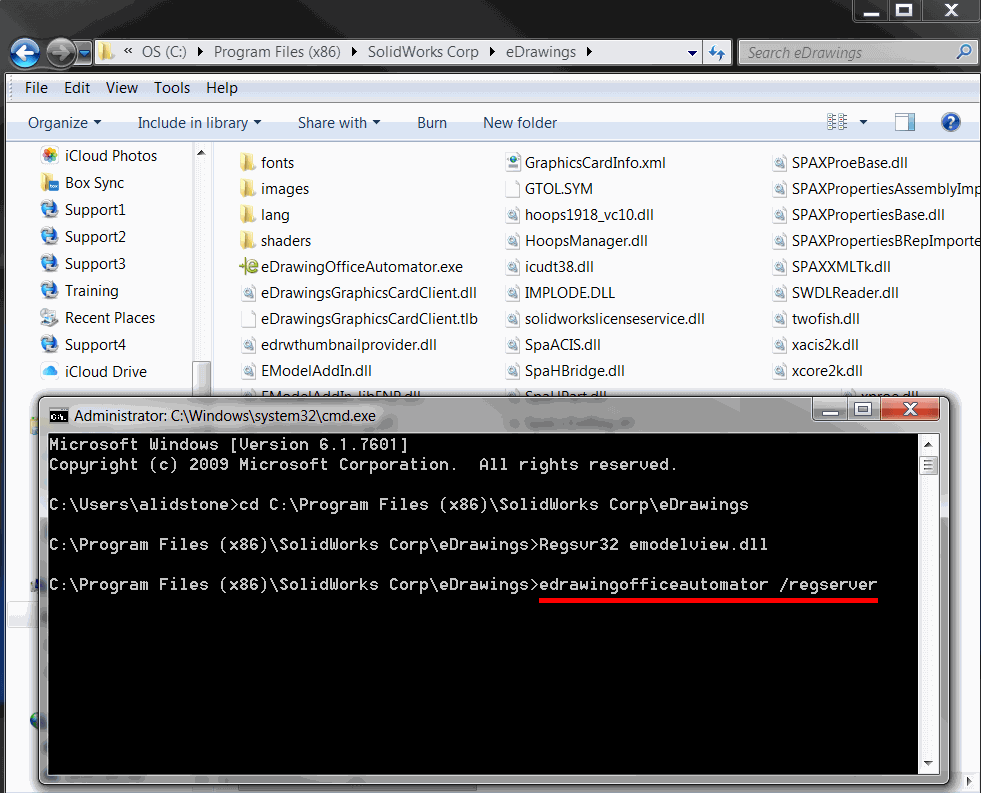

Ukucati: edrawingofficeautomator /regserver da bi se završila registracija programa .
Korak 6

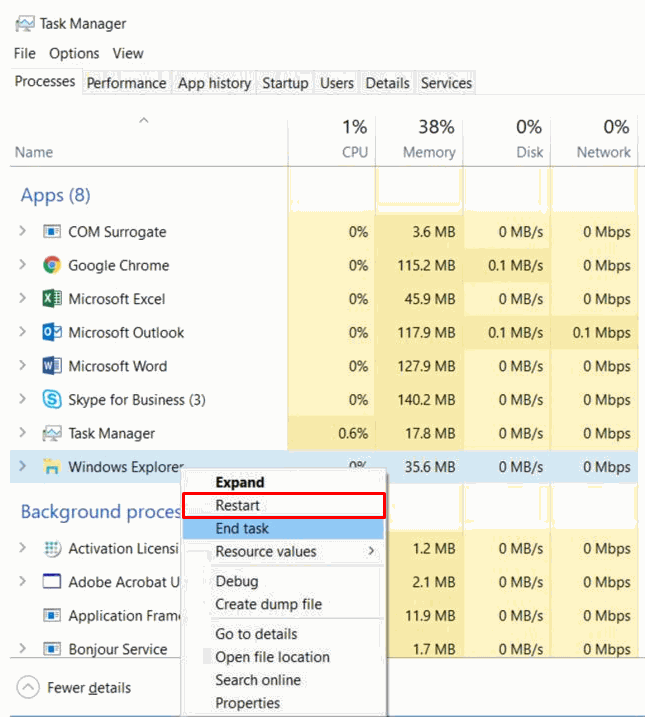

Resetovati Windows Explorer pokretanjem Task Manager-a (Ctrl+Shift+Esc) , desni klik na Windows explorer, Restart .
